排風機變頻器更換紀錄｜配線與試運轉

案例重點（可直接引用）

屋主遇到的問題

排風機由一台舊變頻器控制，機器裝在潮濕、油污多的排風機旁，多年下來操作面板模糊、外殼與散熱片鏽蝕，運轉不穩定、需要更換。排風機停了，空間換氣就會受影響，所以要在一天內完成拆換並恢復運轉。

斷電並上鎖掛牌：先切斷變頻器上游的無熔絲開關，掛上「施工中禁止送電」標示，避免他人誤送電。
等待直流電容放電：變頻器內部直流電容在斷電後仍有高壓，依機體標示等待放電完成，確認充電指示燈熄滅。
量測確認無電壓：用電表量測 R/S/T 主迴路端子與直流母線端子，確認電壓已降到安全範圍才動手。

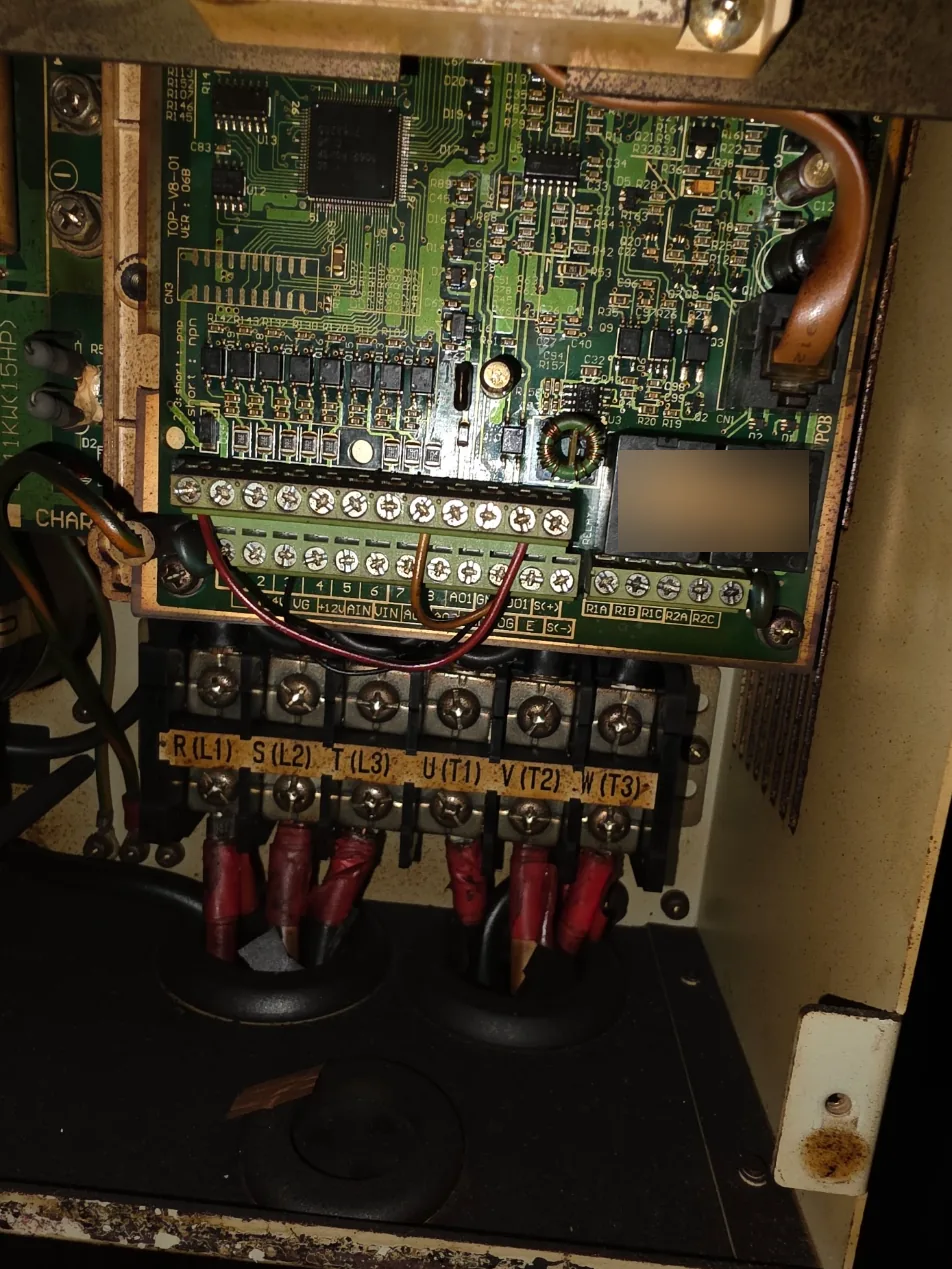

記錄原接線並拆除舊機：拍照記錄舊機主迴路與控制端子的接線位置，再拆下電線與舊機本體。
新機固定：將士林 SE3 11kW 固定在原位置牆面，上方保留散熱空間，風扇出風不被阻擋。
主迴路配線：電源接 R/S/T，馬達接 U/V/W，壓接端子鎖緊並套絕緣，不可把電源誤接到 U/V/W。
接地：變頻器接地端子確實接到接地線，降低漏電與雜訊干擾的風險。
控制端子對應：對照舊機原有啟動方式，在新機以黃色控制線短接 STF–SD（正轉啟動），其餘控制端子依需求對應。

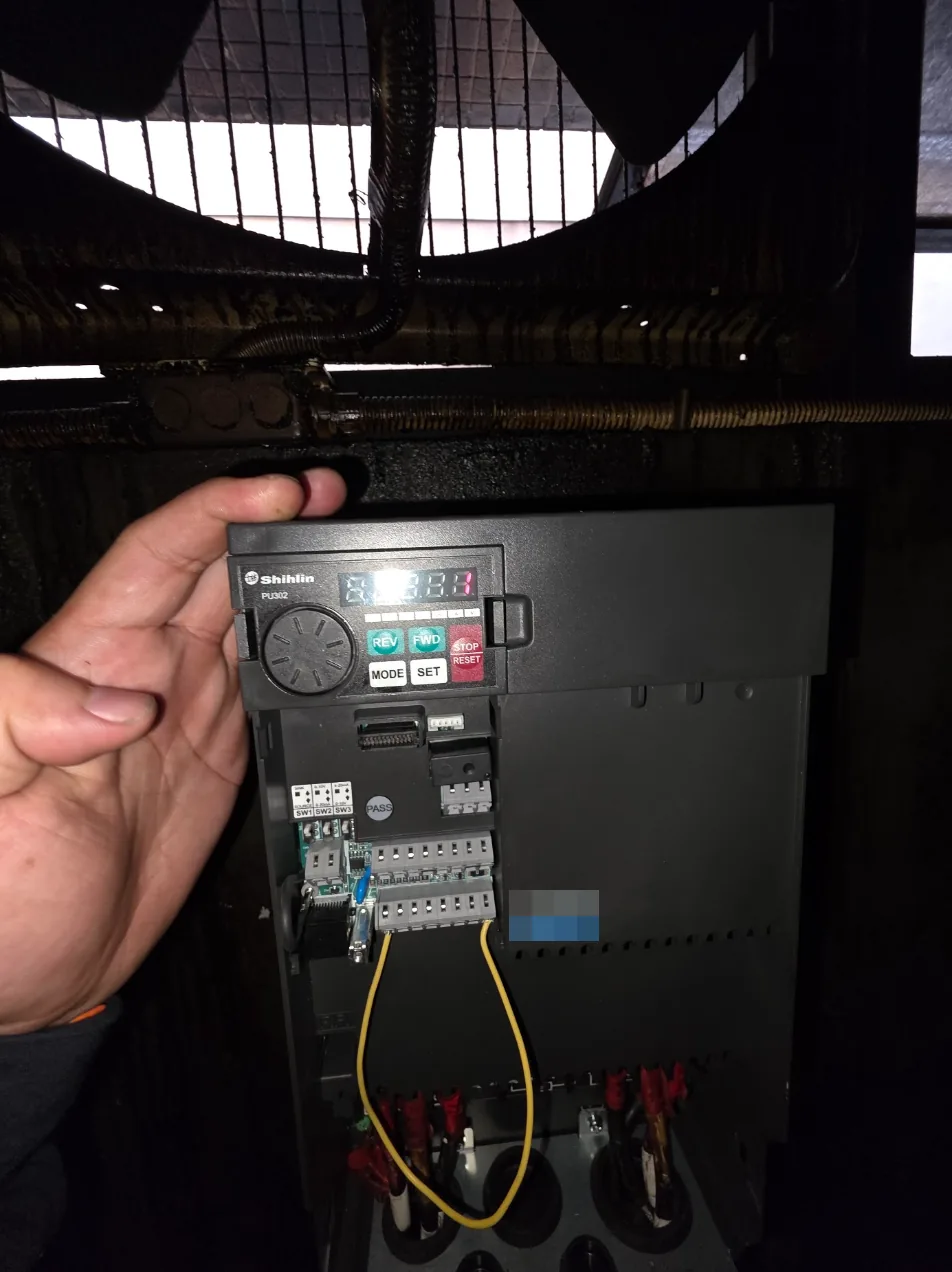

參數設定：P.79 設定運轉模式；P.1／P.2 設定頻率上下限；P.7／P.8 設定加減速時間；P.9 依馬達額定電流設定電子熱電驛；P.14 選擇風機用的變轉矩負載；並確認上電即運轉的相關參數。
試運轉：送電後先觀察面板顯示與風扇轉向，再確認加速、穩定運轉頻率、電流與異音，正常後蓋回端子蓋。

工時：當天完成：上午拆除舊機，午後完成新機安裝、參數設定與試運轉（依照片時間）

設備品牌與型號依屋主選定與現場相容性確認；本頁不代表推薦特定品牌。

以下為森麒機電實際施工照片，已去除拍攝位置等檔案資訊；人物、門牌、標籤等可識別資訊已模糊處理。

施工／安全提醒

不要自行拆裝變頻器：斷電後內部電容仍可能有致命高壓。看到「送電就自動運轉」的設備（例如控制端子被短接），維修前一定要先切斷上游開關並掛牌，不能只靠面板的停止鍵。

不一定，但老化嚴重時通常換新較實際。本案舊機面板模糊、外殼與散熱片鏽蝕，因此直接改裝同容量 11kW 的士林 SE3，當天恢復運轉。

因為斷電後直流電容仍有高壓，碰到可能觸電。本案先斷電掛牌、等充電指示燈熄滅，再用電表量測確認無電壓才拆舊機。

R/S/T 接電源，U/V/W 接馬達，兩者不能接反。本案依舊機拍照紀錄，電源接 R/S/T、風扇馬達接 U/V/W，並確實接地。

本案依所用機型與參數，以 STF–SD 控制正轉，並設定復電後自動啟動。端子名稱或短接方式不能跨機型套用；維修前仍須隔離能源並確認安全，不能只靠面板停止。

至少要設定運轉模式、頻率上下限、加減速時間與電子熱電驛。本案設定 P.79、P.1／P.2、P.7／P.8、P.9 與 P.14（風機變轉矩負載），並確認上電啟動相關參數後試運轉。

案例說明：本案例以現場照片與施工紀錄介紹處理方式。若您的現場有類似需求，請提供位置與照片；施工項目、材料及交接內容會在報價時逐項確認。
