住宅插座與照明配線：
看懂分路、施工方案
與驗收交接

本案需求與處理範圍

本案工項：插座、照明控制、配管與檢修開孔

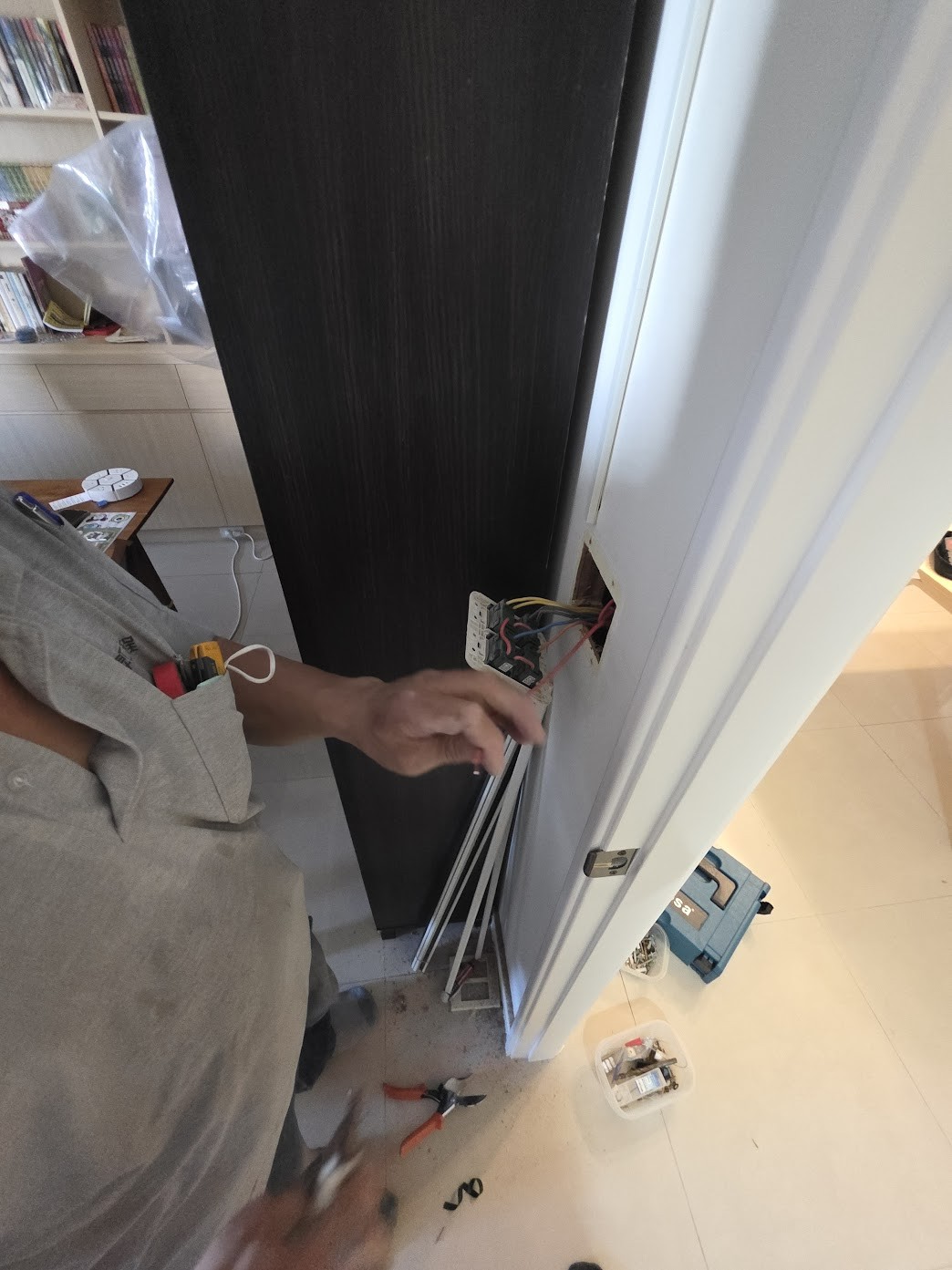

這是一件新北住宅電力線路修繕案例，需求涉及房間插座、客廳照明控制開關，以及相關配管與檢修開孔。施工前先提供報價，讓住戶有工項與費用的討論依據。

工項與照片可對照位置。實際供電、分路、導線及驗收，應以現場追查和正式紀錄確認。

把使用需求、施作範圍與交接項目放在一起比較

互動示意可調整假設負載、比較共享或分開分路，並整理方案與待確認項目。畫面數值只反映您的教材設定；交接勾選是溝通標註，正式量測、判定及簽認仍需實際紀錄。先看負載如何分配，再看施工及文件是否足以支持選擇。

住宅迴路架構：房間分區不等於電氣分路

討論住宅配線，可以先用「進屋供電 → 總開關及配電盤 → 分路保護 → 固定配線與接線位置 → 插座或燈具」這條功能路徑理解。它是閱讀需求的架構，不是可照做的端子接線圖。實際相數、線式及電壓，須由供電資料、標示與專業檢查確認。

台電列有住商使用的 110 V、220 V 與 110／220 V 等供電方式；不能因此認定每個住宅或每個插座都相同，也不能把本案直接標為其中一種。器具銘牌與其供電條件必須相容。台電《營業規章》第六章：供電方式

插座數量增加，分路可承載量不會跟著增加

兩個插座外觀看來分在不同牆面，仍可能由同一分路供電；同一房間也可能有不同分路。若共用分路，要彙整同時使用的負載。只有經現場追查，才能把「房間 A 插座」「房間 B 插座」對上配電盤中的分路，而不是靠距離或面板數量猜測。台電亦以共享插座與專用分路說明住宅用電範圍。台電：家中有幾個用電迴路？

將某項需求獨立分路，可以重新分配分路負載、縮小部分故障的影響範圍，並讓標示更清楚；上游幹線與總供電仍須承擔所有正在使用的需求。是否有適合的配電盤空間、導線路徑及保護配合，要一起評估，不能把「多一個開關」當成擴充完成。

照明控制，與照明供電保護是兩件事

牆上開關主要讓人操作燈具。單一位置控制、兩處控制同一組燈、分組開關及調光，各有不同需求；應先說清楚走動動線、想控制哪組燈，以及燈具或驅動器是否支援。開關切換正常，並不等於導線絕緣、接地或保護功能已通過檢查。

照明若有自己的分路，可以與插座需求分開管理。客廳的控制型式及實際分路，應於勘查時對照燈組、操作位置與配電盤確認。

過電流、漏電與接地，各自解決不同問題

保護配置要依場所、用途與現場條件選擇。《用戶用電設備裝置規則》包含分路、導線及過電流保護配合、漏電保護與接地型插座要求；適用條件和器具資料需由專業人員核對。經濟部：用戶用電設備裝置規則（第 39、40、79、87–89、373 條等）

還有一種容易忽略的情況：接點接觸不良，可能在負載電流沒有超過分路額定時產生局部發熱。以電阻損耗關係 P_損耗＝I²R 來看，相同接點電阻下，電流增加會放大損耗；發熱程度另受接點結構及散熱影響。接點檢查應配合現場溫升、外觀痕跡與測試條件確認。台電對插頭接觸面積減少亦有說明。台電：插頭接觸與插座使用注意事項

看懂同時使用：共享分路與分開分路的差別

以下數值是教材假設：供電 110 V，三項負載功率分別為 1,100 W、660 W 與 44 W，視為同一 110 V 線側的分路，全部以功率因數 1、穩定運轉、不計啟動電流的簡化模型計算。表中上游電流只計算同一相位共同上游的等效需求；不同線側的上游導線與中性線須另行分析。它們不是本案器具、供電或實測結果。一般單相負載可用 I＝P／（V × PF） 理解有功功率與電流的關係；功率因數、器具銘牌電流及運轉情境未知時，不能直接套這組數字。

這張表沒有填保護額定、線徑、管路環境及跳脫時間，因此不輸出「安全」「合格」或「一定跳電」。實際評估還要加入同分路的其他負載、持續使用時間、器具運轉特性與導線條件。若選用 220 V 教材情境，代表另有符合該電壓的設備與系統；不是把原有 110 V 電器改接較高電壓的建議。

專業評估應留下什麼，才能從症狀走到工項

住戶說「這裡不能用」，可能涉及器具、插座、控制、接點或供電範圍；「兩個一起用才異常」也只是重要線索。先記錄何時、哪個位置、哪些器具同時使用，再由專業人員追查，才能讓檢查與後續施工有共同的依據。

記錄應分清楚「住戶描述」「現場觀察」「儀器量測」及「尚待追查」。例如外觀有變色，與某測點量到異常，是不同層次的資料；位置代號、時間及照片對照，有助於後續複查，也避免把另一個房間的資訊套入同一工項。

相似描述，可能需要不同的追查範圍

若描述是「只有一個位置異常」，應確認受影響的範圍及發生條件，不能直接排除上游或相鄰接點；若是「兩項器具同時使用才發生」，就要整理共同分路、器具特性及使用時間，不能僅憑這句話認定過載。若是「開關操作與預期燈組不一致」，則先釐清操作位置及控制需求，而不是立即把它列成供電容量問題。

描述現象時，以已發生的情況為準，由專業人員安排追查；不需要為取得資料而反覆試用異常位置。最後的工項應對應查明範圍，並保留仍不能判定的部分。

三種處理方向，先比較範圍與取捨

同樣是插座與照明需求，合適的方案可能不同。以下是評估選項，不是本案已採用的方案，也沒有預設成交價。先確認既有系統狀況與使用需求，再決定做到哪個層級。

比較時可問三個問題：這個方案處理哪一項已確認的需求？哪些既有部分保留，依據是什麼？完工後交付哪些可核對的資料？若報價只有「配線一式」，這些問題就更值得在施工前逐項補明。

施工紀錄：材料、隱蔽位置與追加變更要能對回報價

本案的備料、搬運及鑽切協調，反映仍有人居住的空間必須考量生活安排。同類工程可以將施工窗口、預計受影響位置、進出動線與表面保護先記下，再把需要開孔的部位及復原責任說清楚。不同階段完成哪些工作，也應有可對照的記錄。

1. 施工前：確認工項、位置代號、材料與器具範圍、施工時段及停電影響；若需拆除或開孔，先約定可施工區域與復原分工。
2. 施作中：由專業人員處理電氣作業，記錄實際材料、路徑、接線位置及現場變更。隱蔽前的照片應能對回位置，不只拍一張看不出方向的近照。
3. 需要追加時：說明原範圍、發現情況、追加位置、材料或人工及時間影響，確認後再列入工項；不能以開口已打開為由省略變更說明。
4. 交付前：核對功能、必要檢查、標示與完成面，保留尚待處理項目及後續責任，讓住戶知道目前能使用哪些位置。

封閉前的紀錄尤其重要。管路、線盒及日後可檢修的位置，一旦被天花板或櫃體遮蔽，後續維修就需要重新找路徑。開孔的目的、保留檢修方式、孔口處理及封板表面，應在同一份施工介面說明中銜接。

沿用管路或另設路徑，不能只看外觀

沿用原有管路，可減少部分表面施工，但需確認路徑與管內條件是否允許；另設可見路徑，可能方便辨識與維護，仍需處理固定、防護與室內外觀。隱蔽路徑則與開孔、完成面及後續接近方式一起評估。這些都是方案的取捨，不能預先保證任何一種一定能拉線或完全免開孔。報價應列明採用方向、待確認條件，以及條件不符時如何重新議定工項。

交接與驗收，從「可以操作」走到「有條件、有結果、有簽認」

燈會亮、插座可帶動某個器具，只說明當下的操作結果。交接還要核對約定範圍、適用的檢查、材料及位置標示。必要測試由專業人員依工程條件執行；紀錄包含實際數值、判定依據與未完成項目。本案未公布這些測試紀錄，不能將下表當作本案已完成驗收。

交接清單可以先標「未確認」「已確認、待正式紀錄」或「不適用」。不適用也要說明原因；待正式紀錄仍不能算測試合格。對住戶而言，這樣的表格是提出問題的工具，不是自行拆線、測試或代替專業驗收的操作指南。

費用與生活安排，把電氣工作和復原介面一起列清楚

住宅配線費用受材料、實際路徑、工項、可接近程度及施工安排影響。類似的插座位置，可能因管路可沿用、需另設路徑或需開孔而有不同工作量；不能用照片上可見的面板數量推算整件價格。實際費用依確認後的報價。

工項與材料

勘查、配線、配管、器具、盤面標示及必要檢查是否分列？保留與更換範圍是否清楚？

開孔與復原

開孔、檢修口、封板、批土及油漆由誰負責？不同工種的完成時間如何銜接？

施工時段與搬運

住戶可配合的窗口、社區限制、鑽切時間與搬運條件是否已確認？若影響費用，應先說明。

變更與交付

新增範圍如何確認？實際交付的紀錄、待辦、後續複查及保固範圍是否寫入約定？
