PLC、HMI、SCADA 是什麼？設備異常判讀與驗收重點
PLC 負責設備控制，HMI 提供現場操作，SCADA 整合監看與紀錄；排查異常要分別核對命令、回授及現場狀態。
設備不啟動、畫面一直警報，先分清控制器、操作介面與現場設備。本文供屋主、管委會、商家及企業總務整理異常與驗收需求；操作與設定仍依現場管理程序。
設備不啟動或畫面異常，現在先做什麼？
社區供水設備不啟動、店面控制盤一直警報，或廠房畫面數值停住時，先分清「現場有危險」「設備沒有動」「只有畫面失聯」。同一個現象可能有不同原因，先保存現有資訊，有助於安排合適的檢查。
有焦味、冒煙或漏水接近電源？
先遠離並依現場程序通報。不要開盤、跨接保護或反覆復歸；只有從乾燥安全位置、能明確辨識操作點時，才依程序停用。火災或人員危險先撥 119，不為拍照靠近。
設備沒動，但畫面還能操作？
記下模式、設備名稱、警報文字及發生時間，不連續重送啟動。由檢查人員分別核對要求、允許條件、輸出與回授。
畫面黑屏、離線或數值不更新？
保存最後更新時間與已有截圖，依管理程序確認現場影響。失聯不等於設備已停，也不代表可以直接重開控制器。
PLC、HMI、SCADA 各自負責什麼？
PLC 是可程式邏輯控制器，負責依輸入與控制條件執行運算；HMI 是人機介面，供現場人員查看狀態並提出操作要求；SCADA 是監控與資料擷取系統，常用於跨設備監看、趨勢及事件紀錄。是否需要三者，依設備與管理需求決定。
| 層級 | 主要工作 | 檢查重點 |
|---|---|---|
| 現場設備與感測器 | 水位、壓力等訊號來源，以及接觸器、變頻器或閥門等執行設備。 | 實際量測、接線及動作是否符合設計。 |
| PLC 控制器 | 處理輸入、允許條件、連鎖、計時與輸出。 | 為何接受或拒絕命令，輸出與回授是否一致。 |
| HMI 現場介面 | 顯示狀態、操作、設定及警報。 | 欄位代表什麼、模式與權限是否正確。 |
| SCADA 監控系統 | 整合設備資料、趨勢、事件與操作紀錄。 | 來源、資料品質、時間與失聯標記是否清楚。 |
HMI／SCADA 的產品範圍可參閱 Siemens WinCC Unified 說明；可用功能依產品、授權與工程設定確認。
畫面更新很快，控制反應就一定很快嗎？
不一定。感測、PLC 運算、通訊、畫面更新與設備動作各有時間。檢查時應分開核對，不能把動畫速度當成設備反應時間，也不能把通用掃描示意當成所有機型的執行順序。
速查卡｜單泵啟停與保護
單泵啟停與保護
情境快選、分步觀察與本次練習清單。
正常啟停
在下方選「正常啟停」。
- 按啟動，先讀命令再讀回授。
- 在時序圖找到命令先 ON、回授後 ON 的位置。
- 按停止，確認回授消失後才是已確認停止。
缺水拒啟
在下方選「缺水拒啟」。
- 按啟動並確認命令被拒絕。
- 恢復水源，確認沒有自動起動。
- 送出新的啟動要求，核對回授。
回授逾時
在下方選「回授逾時」。
- 按啟動，等待三個教學 tick 觀察故障保持。
- 先按告警已讀，確認命令仍關閉。
- 排除回授原因、復歸，再確認未自行起動。
斷線未知
在下方選「圖控斷線」。
- 看遠端四個訊號是否全部顯示未知。
- 用本地停止或缺水保護觀察本地模型。
- 恢復連線，讀取當前狀態而不補送舊命令。
本次練習清單
設備辨識 × 控制判讀
認識單泵控制系統

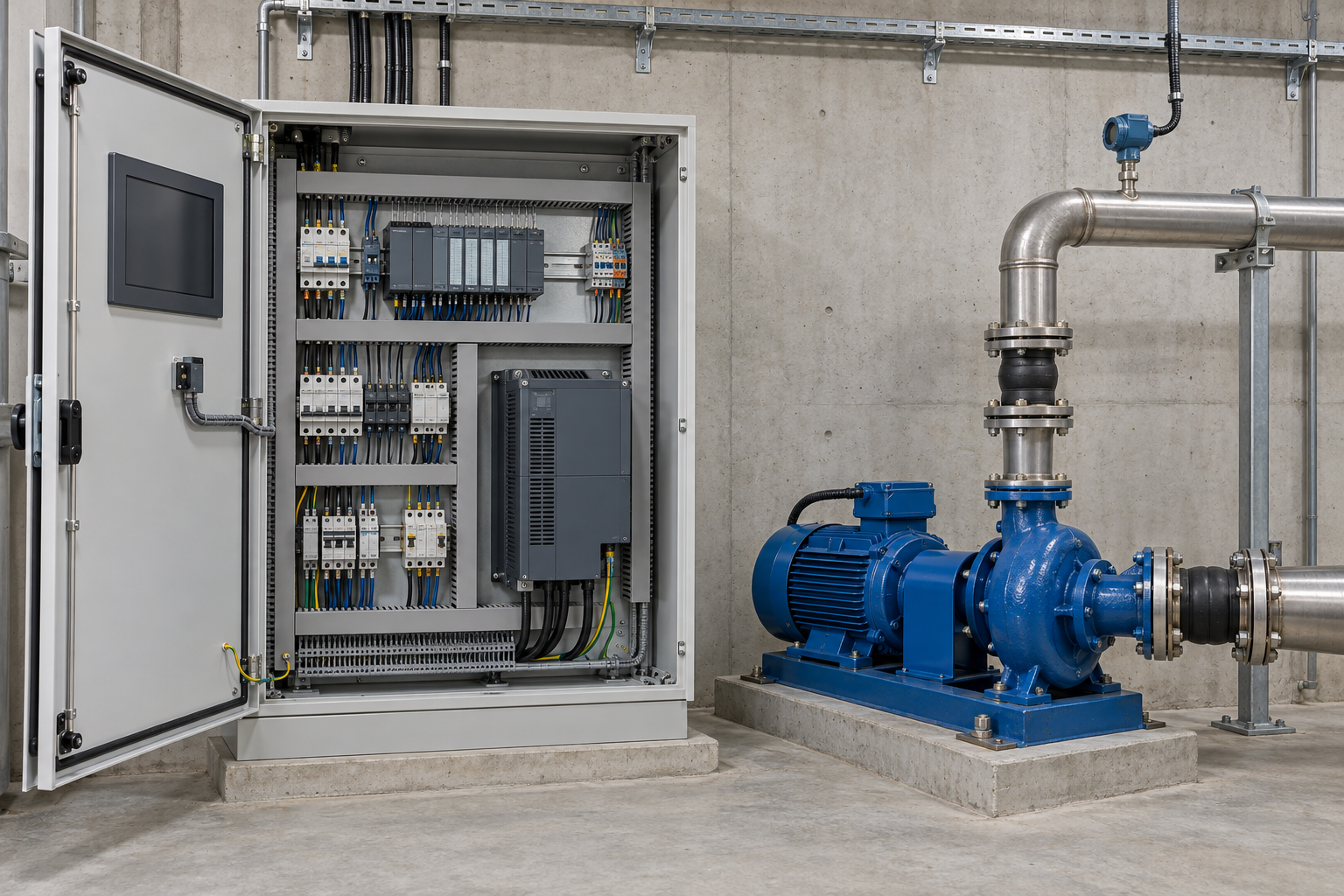

AI 合成教學圖・不連實機單泵場景由 AI 合成，僅供辨識 HMI、PLC、驅動器、壓力傳送器與泵浦；非施工照片或接線規格。圖中配線、間距與防水隔離不供施工依據；實務檢修須先依安全程序斷電，再依設備手冊確認。下方只模擬水源允許與運轉回授，不模擬壓力閉迴路。
選一個情境，觀察要求與回授的差別
- 本次啟動要求
- 關閉
- 本地允許條件
- 開啟
- PLC 輸出命令
- 關閉
- 設備運轉回授
- 關閉
每一步刻意放慢／縮時，方便觀察；不是實機掃描、吸合或建壓秒數。本例僅模擬一台泵浦。圖控斷線採本地維持，但缺水與回授保護仍優先，實際策略須依控制規格確認。
查看最近的控制事件
閱讀與下載原控制架構圖
畫面顯示運轉，為什麼設備仍可能沒動？
命令與回授要分開判讀
「要求啟動」表示提出操作意圖；「輸出成立」表示控制器已送出相應命令；「運轉回授」表示收到了設計指定的回應。三者不是同一個訊號，畫面應標明來源。
運轉回授仍需對照設備功能
接觸器或變頻器的運轉回授，不能單獨證明已經正常供水或完成機械動作。驗收仍要依用途核對水位、壓力、流量或實際結果。
最後一筆資料不等於目前狀態
斷線後若保留最後有效值，畫面應能識別它的品質與時間。時間未變也可能只是數值未變；是否失聯須一起檢查連線、心跳或讀取狀態。
檢查圖控欄位時，應對照同一份點位表：設備名稱、來源位址、資料型別、單位、比例、讀寫權限與異常狀態。像是把啟動要求直接當成運轉顏色，就可能讓操作人員誤認設備已動。
數值品質與時間欄位可對照 OPC Foundation DataValue；個別畫面是否使用這些欄位，仍須查現場設定。
水位、壓力與控制訊號，要核對哪些資料？
同樣叫「水位訊號」，可能來自浮球接點、電極控制器或連續液位變送器。壓力、流量與變頻器設定也可能使用不同介面。先核對型號、圖面及量程，才知道數值是否合理。
| 訊號 | 需核對的資料 | 避免的誤判 |
|---|---|---|
| 數位輸入／輸出 | 接點有效狀態、電壓、共用端、輸出介面及斷線後行為。 | 把未成立的輸入直接當成感測器故障，或以輸出燈號代替設備回授。 |
| 4–20 mA | 變送器量程、迴路供電、模組設定、工程單位與診斷。 | 把 4 mA 或換算後的零一律當作故障。 |
| 0–10 V | 量程、參考端、模組設定及診斷方式。 | 把正常下限與斷線當成同一種狀況。 |
| 通訊點位 | 位址、型別、比例、正負號、單位、品質與時間。 | 畫面有數字就認定讀到正確資料。 |
量測、開盤、接線與設定調整由合適人員執行。屋主或管理人只需提供既有畫面、設備外觀與紀錄，不必為報修拆開控制箱。
啟動、停止與復電，哪些條件不能省略？
設備控制不能只看一個開關。應把待命、啟動中、運轉、停止與故障條件寫清楚，包含誰可以提出要求、哪些條件允許動作、多久未收到回授算異常，以及異常後如何處理。
- 啟動前：核對目前模式、控制來源、保護狀態與設備可用條件。
- 啟動後：核對命令、回授及實際結果；未達成時依設計停止或告警。
- 停止時：確認停止命令與實際停止結果，處理仍有回授或殘留動作的異常。
- 復電或重連：依核定策略決定是否恢復運轉，避免重送過期命令；不要由操作人員猜測。
上圖只說明一般狀態關係，不連接現場設備。各案的連鎖、停止順序、復電策略及安全功能，應依設備手冊、現場風險與核定控制規格確認；一般控制圖不能代替安全功能設計。
逐步觀察：輸入、運算與輸出
先用三步示意觀察控制器如何取得輸入、判斷條件，再呈現輸出結果。畫面把連續執行拆成容易觀察的步驟；各種 PLC 的映像更新、立即 I/O 與事件任務行為，依該機型設定確認。
此示範是頁面內教學模型，沒有連接設備。重新觀看只重設示範畫面；案場啟停、連鎖與復歸仍依控制規格執行。
先看一次：輸入怎樣成為畫面上的輸出
這個簡短示意把讀取、運算、發布分開。調整輸入後，按三次「下一階段」，觀察本輪輸入映像與示意輸出。
尚未開始；示意輸出為 0。
此例只將輸入值複製到示意輸出，不連接設備，也沒有保持、雙泵或告警參數。真實 PLC 循環邊界、立即 I/O 與事件任務可能不同；頁面動畫不是現場控制時序。
雙泵交替正常，就代表故障備援正常嗎？
交替選泵與故障接替是不同項目。交替可分配各泵的工作循環；故障接替還需要主泵故障判定、備泵可用條件、切換順序及警報處理。只看到 A、B 泵輪流亮燈，不能證明兩台都已正常供水。
生活供水雙泵的檢查應涵蓋補水需求、下水池是否有水可抽、各泵可用性、啟停回授，以及水位或壓力的實際變化。恆壓設備還需按設計核對變頻器、感測器及多泵調度，不直接套用別案設定值。
可延伸閱讀 水位控制器與供水判讀，以及 水塔電極棒與雙泵交替案例。案例中的交替復測僅代表該項紀錄，不代表所有保護或備援已完整驗收；實際採用的控制器也須依案場確認。
若故障定位後需要更換幫浦，森麒以整台更換評估，不做拆泵換零件維修。控制線路與幫浦本體是否需要處理，應分項說明。
警報確認、故障復歸與故障排除有何不同？
| 動作 | 代表什麼 | 不能直接推論什麼 |
|---|---|---|
| 警報確認 | 操作人員已看見訊息；各產品的確認與消音行為依設定。 | 原因已消失，或設備可安全重新啟動。 |
| 條件恢復 | 造成該警報的條件不再成立。 | 所有相關故障、鎖定與保護都已解除。 |
| 故障復歸 | 符合規格後，解除允許復歸的故障鎖定。 | 設備已完成檢修，或可以省略啟動前確認。 |
報修時保留完整警報文字或代碼、設備名稱、發生與恢復時間、是否有人操作，以及前後的模式與量測紀錄。頻繁啟停可比對需求、選泵、回授與警報的先後順序；時間未同步或資料太稀疏時，不能據此硬判故障原因。
名詞可對照 OPC Foundation 警報與條件說明；實際確認、復歸及重新啟動的關係，以該案控制規格為準。
圖控斷線或數值不對，一定是 PLC 壞了嗎？
圖控失聯或數字不對，可能涉及供電、網路、介面設定、資料映射或設備本身。檢查人員應先分清「完全讀不到」「讀得到但數值不對」「資料正確卻未更新」，不要只因畫面異常就更換 PLC。
- Modbus RTU：核對串列介面、站號、速率、同位元及回應狀態。
- Modbus TCP：核對網路、通訊角色、設備路由、功能碼與位址。
- 資料映射：核對位址基準、資料型別、比例與多暫存器排列，逐點對照已知狀態。
- OPC UA：核對端點、節點、型別、品質、時間及產品支援的認證與權限。
遠端操作與程式變更，要先確認什麼？
先確認管理單位授權、目前控制來源、現場狀況及可回復的版本。監看與修改權限應分開；程式、圖控及設備參數的變更需留存備份與回讀結果。不要公開密碼，也不要為了連線任意解除設備保護。
通訊資料模型可查 Modbus Application Protocol；某型號的點位表、存取權與支援功能，仍以該設備文件為準。
控制改善完成後，怎樣驗收與交接？
FAT 通常指出貨前的工廠驗收，SAT 指裝設後的現場驗收。實際採用哪些程序與測項，應在工程範圍內寫清楚。模擬輸入可核對部分邏輯，現場仍須確認感測、配線與設備結果。
| 測項 | 預期與實際都要記錄 | 交付證據 |
|---|---|---|
| 輸入與畫面 | 型號、量程、單位、正常與異常狀態對應。 | I/O、點位表、圖面與量測或回讀紀錄。 |
| 啟動與停止 | 控制來源、允許條件、命令、回授及超時處理。 | 逐項預期行為、實際結果與未完成事項。 |
| 雙泵與保護 | 逐泵啟停、交替，以及設計包含的缺水、滿水與故障接替。 | 依核定方法的測試紀錄，不用亮燈代替供水結果。 |
| 斷線與復電 | 失聯辨識、恢復順序、資料品質及過期命令處理。 | 故障與恢復時間、畫面狀態、設備結果。 |
| 版本與交接 | 程式、參數、權限、備份、授權及維護責任。 | 可維護專案、版本清單、備份方式與操作說明。 |
涉及異常或保護測試時，由合適人員依核定計畫執行，不為驗收任意短接或強制輸出。結束後確認正常模式及保護恢復。驗收條件應看是否涵蓋約定狀態，不能用任意測試次數代替完整性。
既有程式有密碼、缺少原始專案或受原廠授權限制時，先記清楚可讀取、可修改與可交付的範圍，再決定修復、原廠支援或改造方案。
雙北控制異常如何詢價，先提供什麼？
森麒機電以三重為據點，雙北優先；其他北部地區依工程評估。屋主、管委會、商家或企業總務可先說明設備用途與影響範圍，再安排控制線路、動力設備或機電維護檢查。
報修前有哪些資料可以先整理？
- 所在區域、建物或設備用途，以及可聯絡的管理窗口。
- 哪一台設備、什麼時間開始異常，影響單台還是整組。
- 已有的警報文字、代碼、畫面截圖與最後更新時間。
- 從安全位置取得的設備外觀及型號；不用開盤或進入機坑。
- 最近是否停電、施工、改設定或更換設備，以及可用的圖面與保養紀錄。
- 目前如何處置、可配合的檢查時段與停機限制；不要提供密碼。
控制工程看照片與範圍報價。本頁不訂 PLC／HMI／SCADA 固定包套價。檢查、程式修改、設備更換、文件與驗收範圍分別說明，費用事前確認、經同意後施工；有原廠或授權限制，也會先說明可處理範圍。
這個問題可從哪項服務詢問？
PLC 與圖控控制還有哪些常見問題？
PLC、HMI 與 SCADA 一定要三套都有嗎？
不一定。設備可由 PLC 執行控制，再依現場操作與跨設備監看需求配置 HMI 或 SCADA。是否需要增設，應先盤點操作位置、紀錄需求、既有設備與維護方式。
HMI 黑屏，設備就一定停止了嗎？
不一定。操作介面與設備控制的故障可能分開發生；控制器在介面失聯後如何運作，取決於現場設計。不要只看黑屏判定停機，應依現場程序由合適人員確認設備狀態。
畫面寫「運轉中」，可以當作設備運轉證明嗎？
要先確認該欄位來自啟動命令、控制器輸出，還是設備回授。即使已有運轉回授，也仍需依設備用途核對壓力、水位、流量或實際動作，才能判斷功能是否正常。
警報按了確認，為什麼還不能啟動？
警報確認通常只是表示已看見訊息，不代表故障原因消失。保護條件、故障鎖定或啟動允許可能仍未恢復，須先查明原因，再依控制規格決定復歸及重新啟動方式。
可以先跨接水位或保護訊號，讓設備恢復嗎？
不要自行跨接、強制輸出或解除保護。這可能造成缺水空轉、溢水或設備意外啟動；先保存既有警報與發生時間，依管理程序停用、通報並安排檢查。
雙泵會交替，就算備援驗收完成了嗎？
不算。交替只證明部分選泵邏輯；仍需依設計分別核對各泵啟停、缺水與滿水條件、故障接替、警報及復電行為。異常情境應依核定測試方式由合適人員執行。
壓力或水位可以直接套用別案的設定嗎？
不宜。設定值取決於設備能力、管路、量程、用途及保護要求。先核對圖面、型號手冊與既有控制規格，再決定調整及測試範圍，不能用網路範例當成現場設定。
4–20 mA 的 4 mA 一定表示故障嗎？
不一定。對應的工程量程中，4 mA 可代表正常下限；是否異常要看變送器、輸入模組的量程與診斷設定。不要單靠一個電流值或畫面上的零判定斷線。
沒有 PLC 原始程式，也能直接改控制功能嗎？
須先確認型號、專案備份、密碼保護、授權與原廠支援。缺少可維護專案時，能讀取的資料與可修改範圍可能受限；森麒會先確認檢查範圍，不承諾直接解鎖或改寫所有機型。
控制異常就要換掉整套 PLC 或幫浦嗎？
不一定。問題可能在感測器、供電、配線、控制條件或通訊，應先定位故障再報價；若確認需要更換幫浦，森麒以整台更換評估，不提供拆泵換零件維修。
PLC、HMI 或圖控檢查有固定包套價嗎？
本頁不設定控制工程包套價。先傳既有照片、設備型號、地區與異常描述，森麒依檢查範圍說明費用；需現勘、改程式、增設設備或驗收文件時，另列書面報價，經同意後施工。
哪些地區可以詢問，報修一定要拍控制箱內部嗎？
森麒以三重為據點，雙北優先，其他北部地區依工程評估。提供地區、異常時間、現有畫面及安全可取得的外觀即可，不必開盤拍照；有危險先遠離求助，沒有照片也可來電說明。
想核對技術名詞，可以查哪些原廠文件？
以下原廠文件供名詞與資料模型查閱，不是特定案場的施工圖或設定依據。現場所用型號、韌體、授權與核定文件，才決定實際功能及測試方式。
- Siemens｜SIMATIC WinCC Unified
核對 HMI 與 SCADA 的產品定位；實際功能仍取決於型號、授權與工程設定。
- OPC Foundation｜Part 4，DataValue §7.11
核對數值、StatusCode 與時間資訊；設備是否失聯仍須綜合連線與資料更新狀態。
- OPC Foundation｜Part 9，警報與條件名詞 §3.1
核對警報啟用、確認與復歸相關名詞；現場狀態依產品實作及控制規格對照。
- Modbus Organization｜Application Protocol V1.1b3
核對資料區、功能碼與位址模型；設備點位、比例與資料排列另查該型號手冊。
